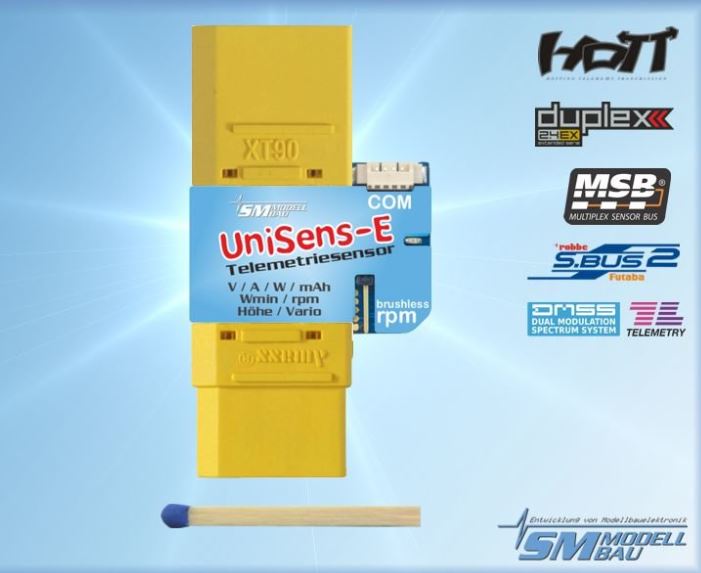

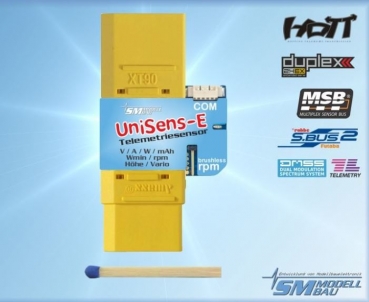

UNISENS-E 3101 Sensor 140A/XT-90
Und das kann der UniSens-E:
- komplette Vermessung von Elektroantrieben mit Strom-, Spannungs-, Leistungs-, Kapazitäts-, Drehzahl- und Höhenmessung
- integrierter Brushless Drehzahlsensor
- volle Telemetrieunterstützung für Jeti Duplex (EX), Multiplex M-Link, Graupner HoTT, Futaba FASSTest S.BUS2 und JR DMSS
- die verwendete Telemetrie wird automatisch erkannt, es ist keine Konfiguration nötig
- Höhenmessung mit automatischer Nullung nach dem Einschalten
- Strommessbereich bis 140 A in beide Richtungen, Spannung bis 60 V
- (die maximale Strombelastbarkeit der verwendeten Stecker darf aber nicht überschritten werden!)
- Anschluss für Empfängersignal zur Fernsteuerung bestimmter Funktionen
- direkter Anschluss am GPS-Logger möglich zur Datenaufzeichnung in einer Datei
- Messung der Empfängerakkuspannung
- Stromversorgung durch Empfänger
- aktueller Status wird über LED signalisiert
- direktes Betrachten der Messwerte live oder aufgezeichnet mit unserem UniDisplay
- Parametereinstellungen über PC, UniDisplay und Telemetrie möglich
- PC Software für Einstellungen und Updates (SM UniSens-E Tool) ist hier erhältlich
- kostenlose Firmwareupdates über den PC mit unserem USB-Interface (Best.-Nr. 2550) oder auch mit bereits vorhandenen USB Anschlusskabeln wie von Jeti, Multiplex oder Graupner möglich (die Firmwaredatei finden Sie hier)
- mit Hilfe dieses optional zu erwerbenen USB-Interfaces und der freien Software "E-Tool" gelingen die Einstellungen leichter und übersichtlicher
- auf Grund seiner kompakten Größe und des geringen Gewichtes nahezu überall einsetzbar
Technische Daten:
Strommessbereich: 140 A in beide Richtungen, also - 140 A bis + 140 A
Folgende Belastungsdauern sind zulässig:
- 100 A unbegrenzt
- 120 A für 1 Minute
- 140 A für 20 Sekunden
Je nach Stecksystem sind aber die Grenzen der Stecker deutlich niedriger!
Sinnvolle Werte sind hier:
- MPX grün (Doppelkontakt) und XT60 Dauer: 50 A / 20s: 70 A
- 4 mm Goldstecker Dauer: 80 A / 20s: 100 A
- 5,5 mm Goldstecker Dauer: 120 A / 20s: 150 A
Spannungsmessbereich: 0 bis 60 V
Höhenmessbereich: 0 bis 8000 m NN, beim Einschalten wird automatisch genullt
Empfängerspannungsmessung: 3,8 V bis 10 V
Datenrate: 10 Hz
Stromversorgung: aus Empfängerversorgung über den Telemetrieanschluss Link (ab 3,8 V bis maximal 10 V)
Stromverbrauch: ca. 25 mA

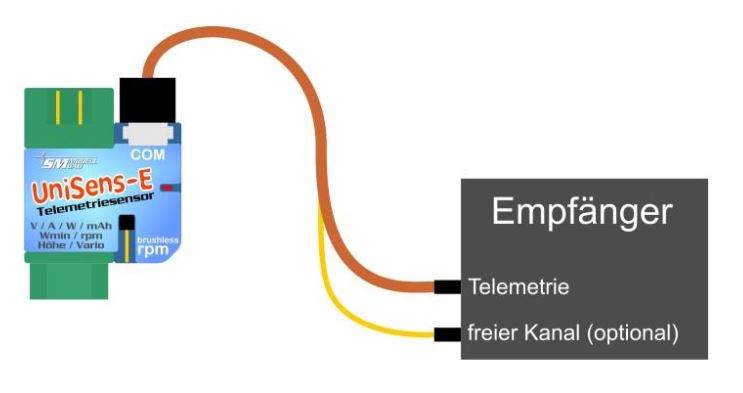

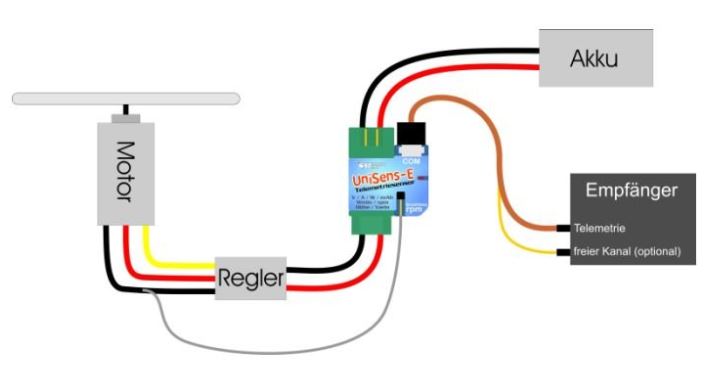

externe Anschlüsse: 1 mal Anschluss für Telemetrie und Stromversorgung ("Link")
1 mal Phasenanschluss für die Brushless Drehzahlmessung
1 mal Servoimpuls Eingang vom Empfänger
COM Anschluss für UniDisplay, GPS-Logger oder PC
Abmessungen: grüner MPX Stecker: 26 (38) x 29 x 9 mm
gelber XT60 Stecker: 26 (50) x 29 x 9 mm
gelber XT90 Stecker: 26 (60) x 34 x 11 mm
4 mm Goldstecker: 26 (55) x 22 x 9 mm
5,5 mm Goldstecker: 26 (44) x 22 x 11 mm
Masse: 10 g - 14 g ohne Kabel (je nach Stecksystem), Anschlusskabel 4 g
Lieferumfang:
UniSens-E mit integriertem Höhensensor
Anschlusskabel zum Empfänger für Telemetrie / Stromversorgung
Anschlusskabel für Brushless Drehzahlmessung
ausführliche farbige Bedienungsanleitung
