Jeti MAX-BEC-2D PlusEX 12/20A option
NEU:

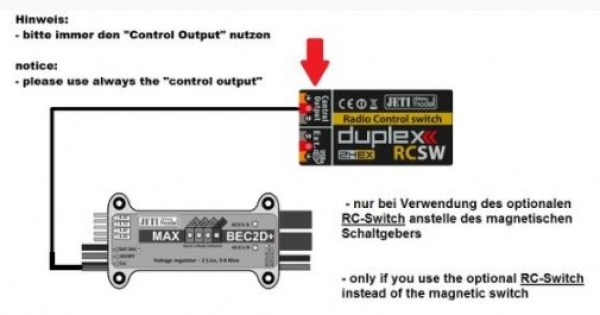

- die Plus-Version kann auch in Verbindung mit dem
RC-Switch (optional, nicht beiliegend) betrieben werden.

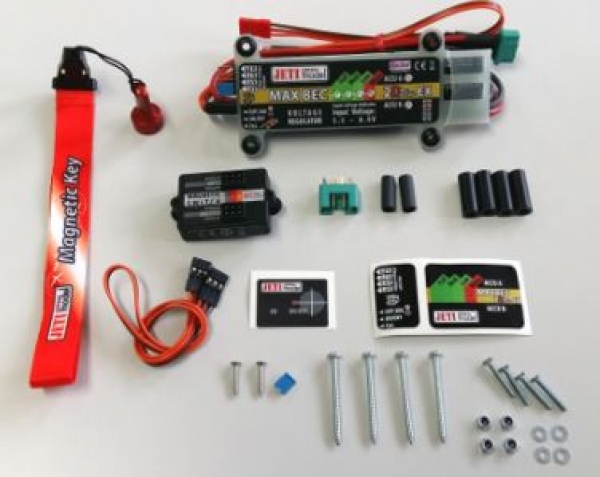

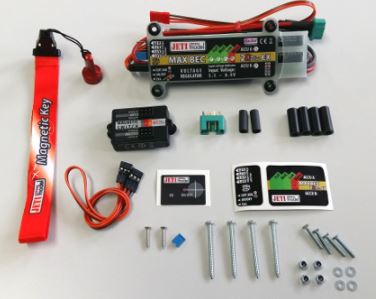

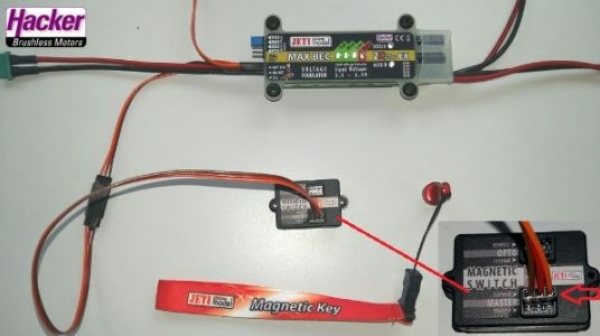

- der neue magnetische Schaltgeber (beiliegend) kann einfach gesteckt werden und auch zusätzliche JETi Geräte gleichzeitig ein/aus schalten (z.b. einen Mainswitch).

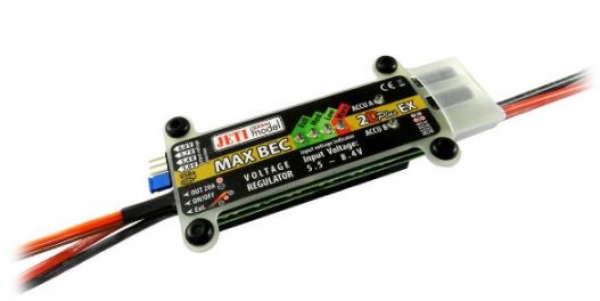

Das JETI Max BEC 2D EX Plus dient als externe Lösung zur Stromversorgung und ist mit einem Telemetrieanschluss zum JETI Duplex System für die Überwachung der beiden Akkupacks ausgestattet. Um die Sicherheit zu erhöhen können 2 unabhängige 2S LiPo / LiIon Akkus zur Stromversorgung eingesetzt werden. Das Ein- / Ausschalten ist durch einen beiliegenden Magnetschalter sehr sicher und ermöglicht somit den Einbau des Moduls im Rumpf.
Das MAX BEC 2D Plus EX gibt folgende Telemetriewerte im EX Format aus:
- Spannung beider Akkus einzelnd
- interne Temperatur des MAX BEC 2D Plus EX
Technische Daten:
empf. Eingangsspannung: 5,5 - 8,4V
max. Eingangsspannung: 16V
Abmessungen ca.: 100x29x16mm
Gewicht ca.: 90g
Ruhestrom: 170µA
max. Temperatur: 130 C°
max. Verlustleistung: 20W
Dauerstrom: 12A
max. Strom (30 Sek.): 20A
Ausgangsspannung wählbar: 5,0V; 5,4V; 5,7V; 6,0V
Technische Info zum Thema maximale Strombelastbarkeit bei linearen Spannungsreglern (nicht S-BEC):
Der maximale Strom ergibt sich aus der maximalen Verlustleistung in Watt geteilt durch die Differenz zwischen Eingangsspannung (Akkuspannung) und der eingestellten Ausgangsspannung. Das gilt bei normaler Kühlluftabfuhr, daher lineare Spannungsregler nie in Schaumstoff oder ähnliches einpacken!
Beispiel hier:
max. Verlustleistung beim MAX BEC 2D EX = 20W
Akkuspannung LiPo = 7,2V
eingestellte Ausgangsspannung = 5,4V
max Strom > 20W : 1,8V (Diff.Spannung) = 11,11A
