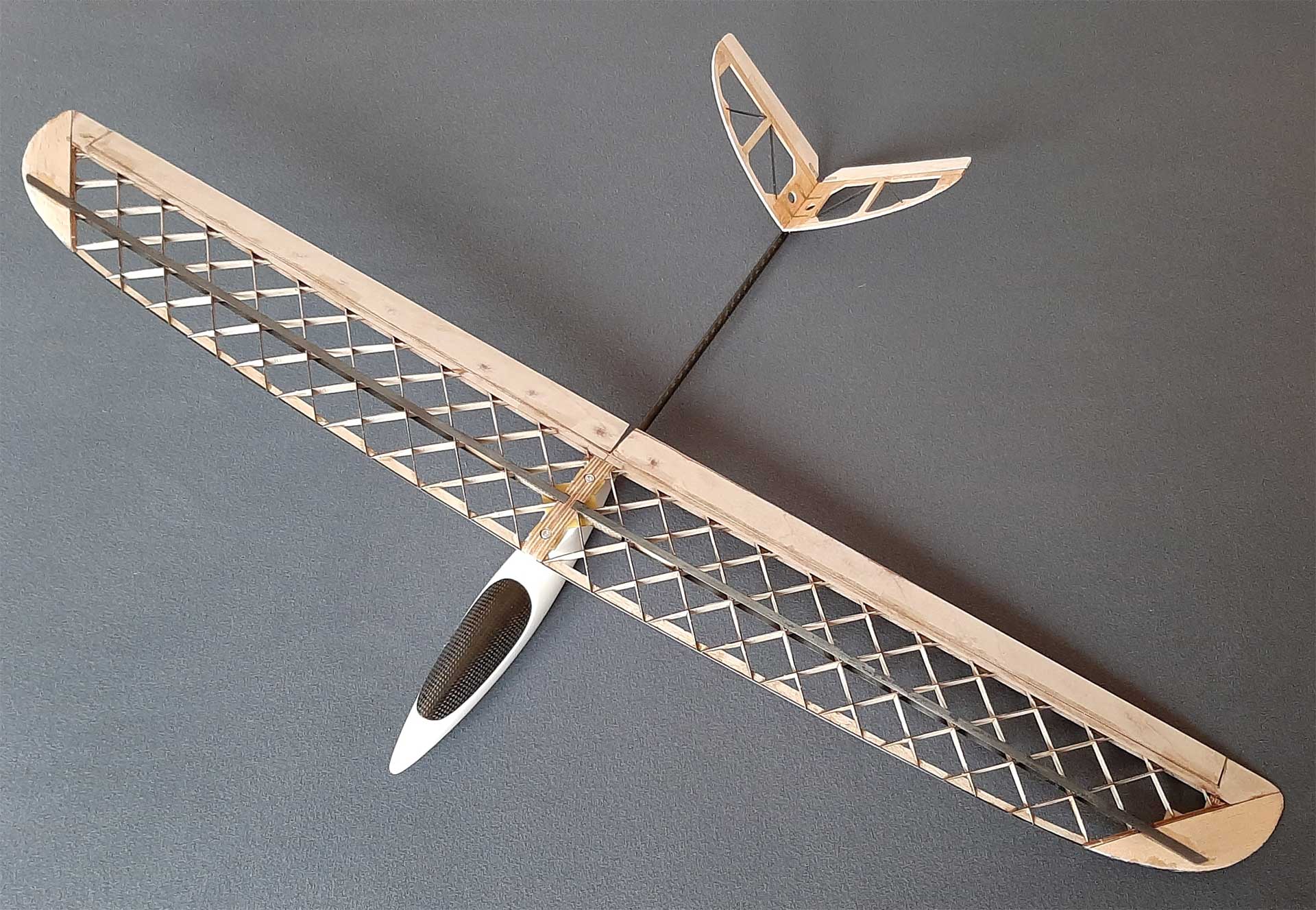

"Robbe Modellsport Boo Slope Glider Holzbausatz in innovativer Sperrholzbauweise"

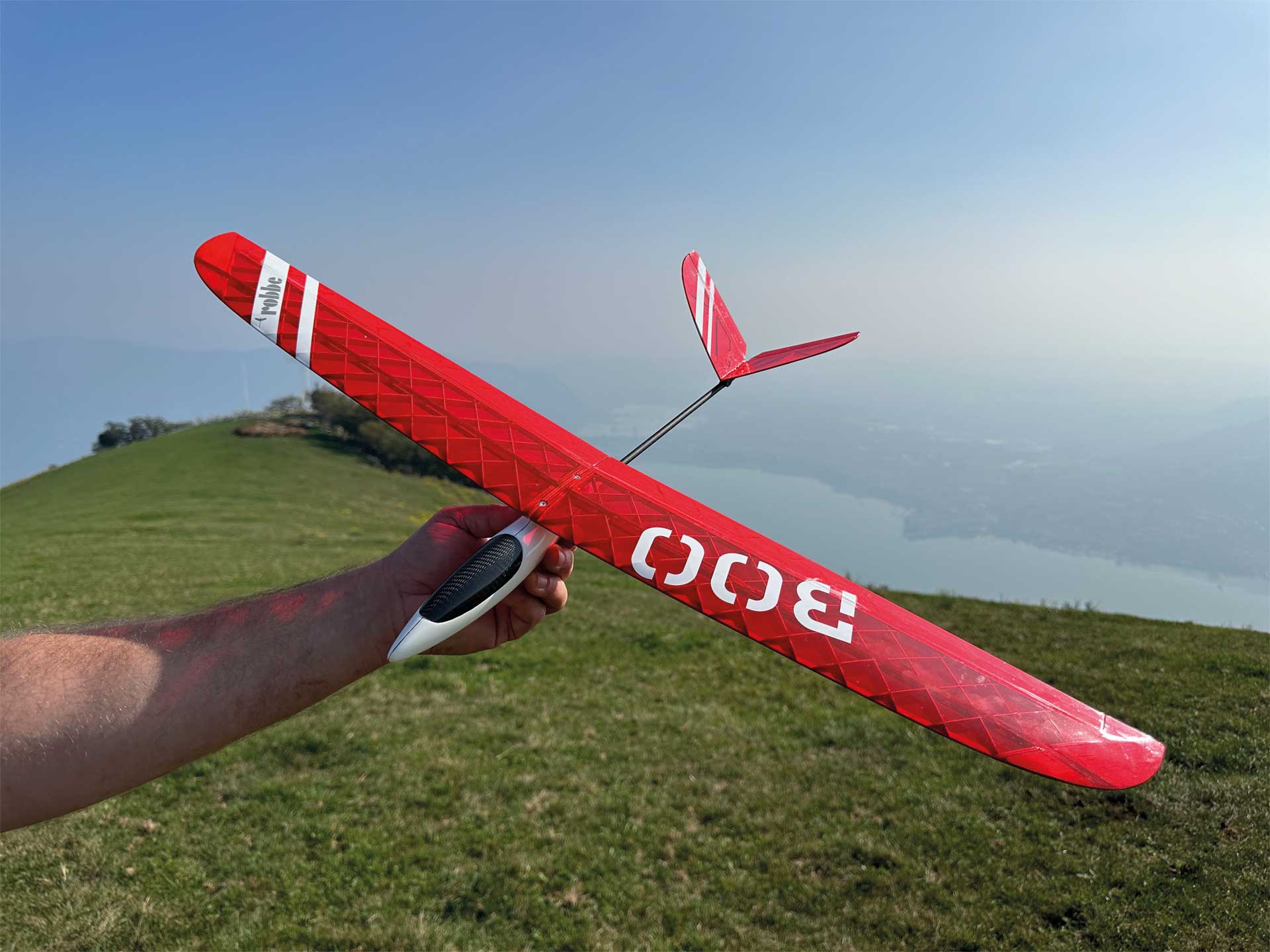

BOO - tiny little fun Slope Glider!

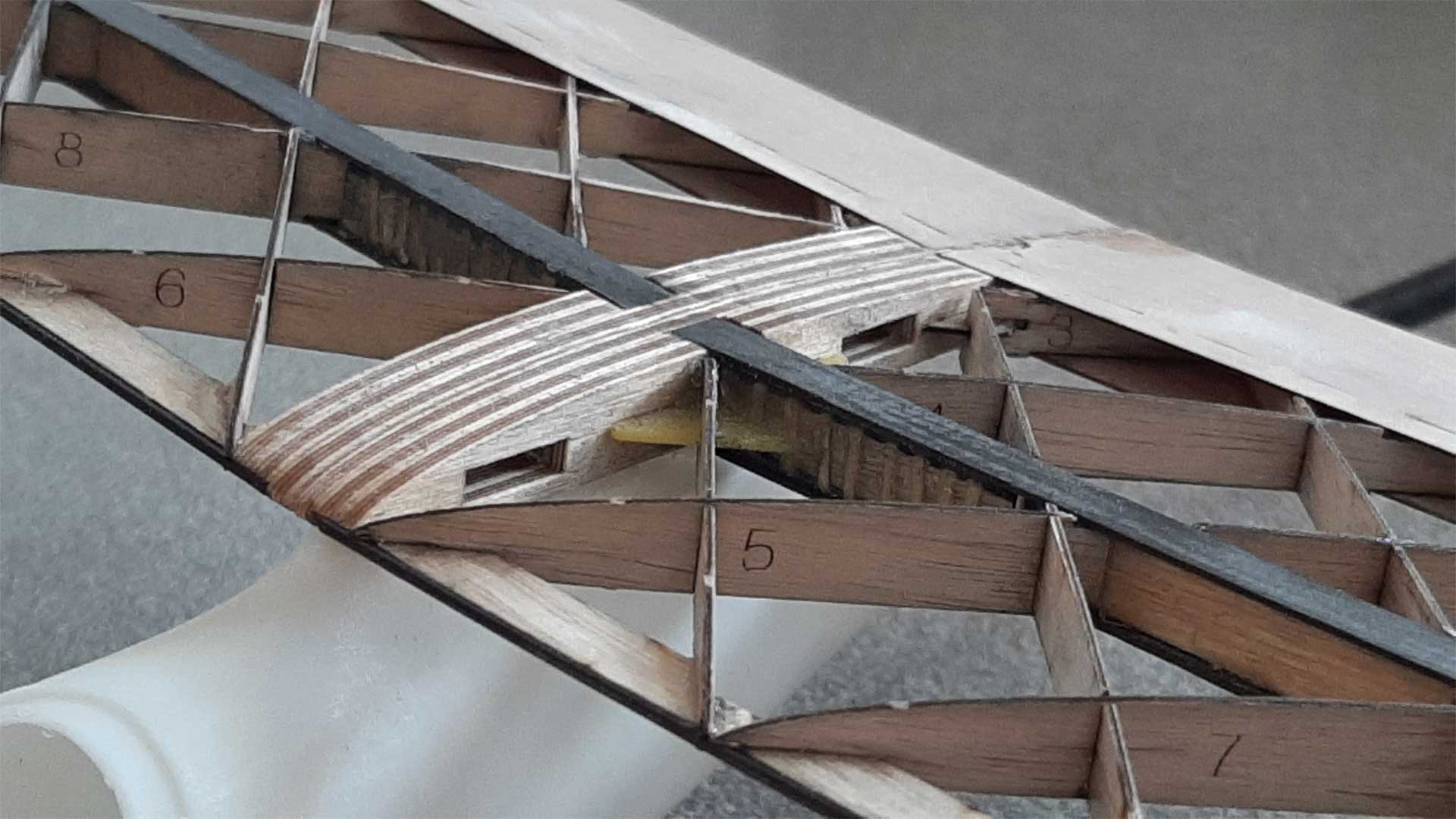

Klein in den Abmessungen, für den großen Spaß konzipiert. Mit seinen transportfreundlichen Abmessungen passt er auch schon mal ins Handgepäck im Flugzeug oder einfach auf die Hutablage im Auto. Das Modell verspicht Spaß auf kleinsten Raum. Der BOO wird als Bausatz geliefert. Die gelaserten Holzteile werden mit nur wenigen Handgriffen im Steckkastenprinzip zusammengefügt und verklebt. Bitte lesen Sie diese Anleitung genau durch, auch wenn Sie schon viele RC-Modelle gebaut haben. Wir haben uns viele Gedanken zu Detaillösungen gemacht, um den Bauaufwand möglichst einfach und gering zu halten, ohne dabei die Funktionalität zu vernachlässigen. Das Modell wurde mit moderner 3D CAD Technik entwickelt und der Bausatz wird mit moderner CNC-Technologie hergestellt. So haben Sie die Gewissheit, beim Bau des BOO keine bösen Überraschungen wegen nicht passender Bauteile zu erleben.
Der Aufbau des BOO ist dank CNC-gelaserten und somit passgenauen Bauteilen schnell und problemlos zu erledigen. Anhand dieser Bauanleitung kann der BOO auch ohne Bauplan problemlos aufgebaut werden, der Bau geht zügig von der Hand und kann auch für ungeübte Modellbauer an wenigen Abenden realisiert werden. Nehmen Sie sich etwas Zeit, diese Bauanleitung gründlich zu studieren, bevor Sie mit dem Zusammenbau beginnen.

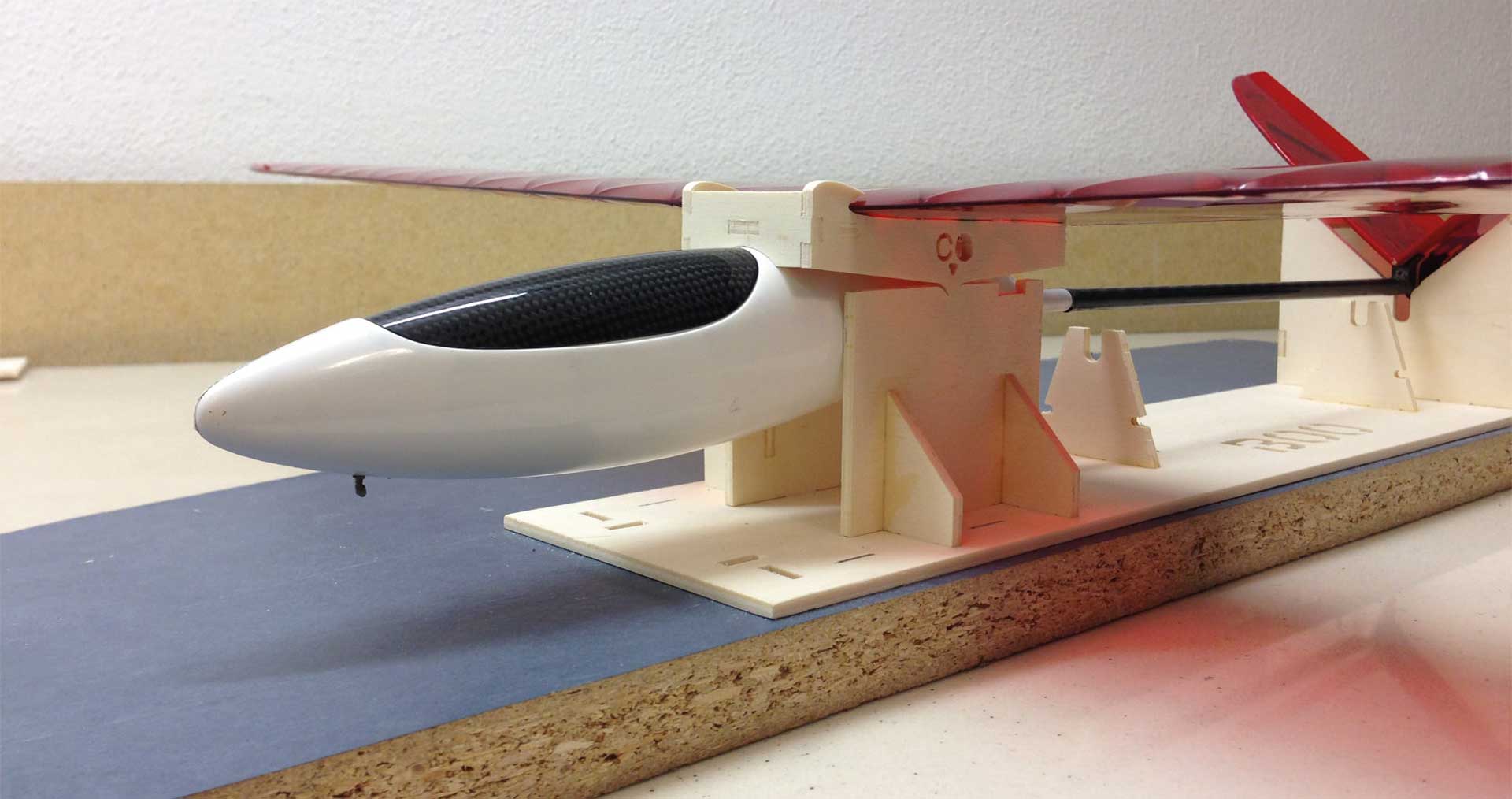

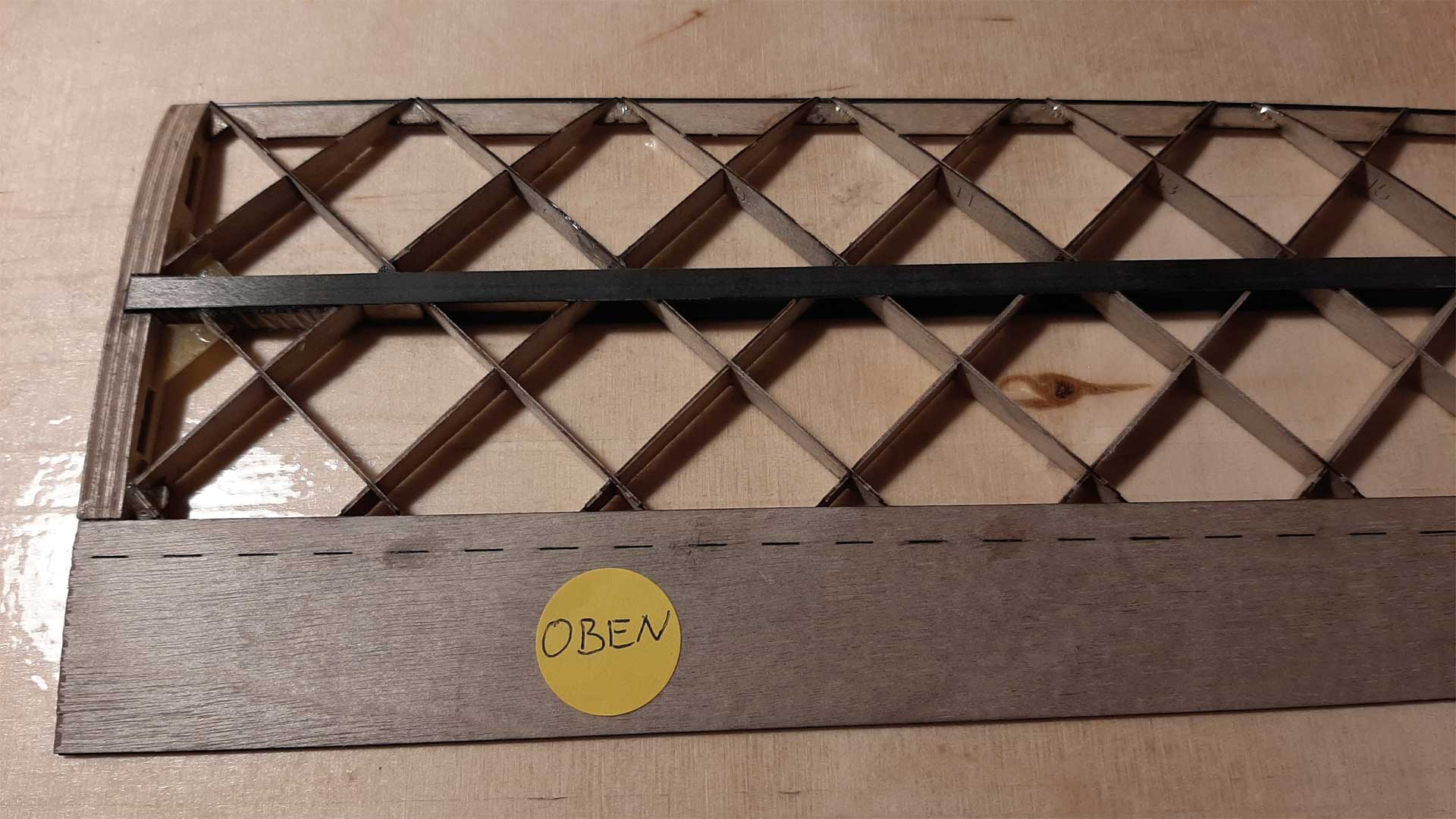

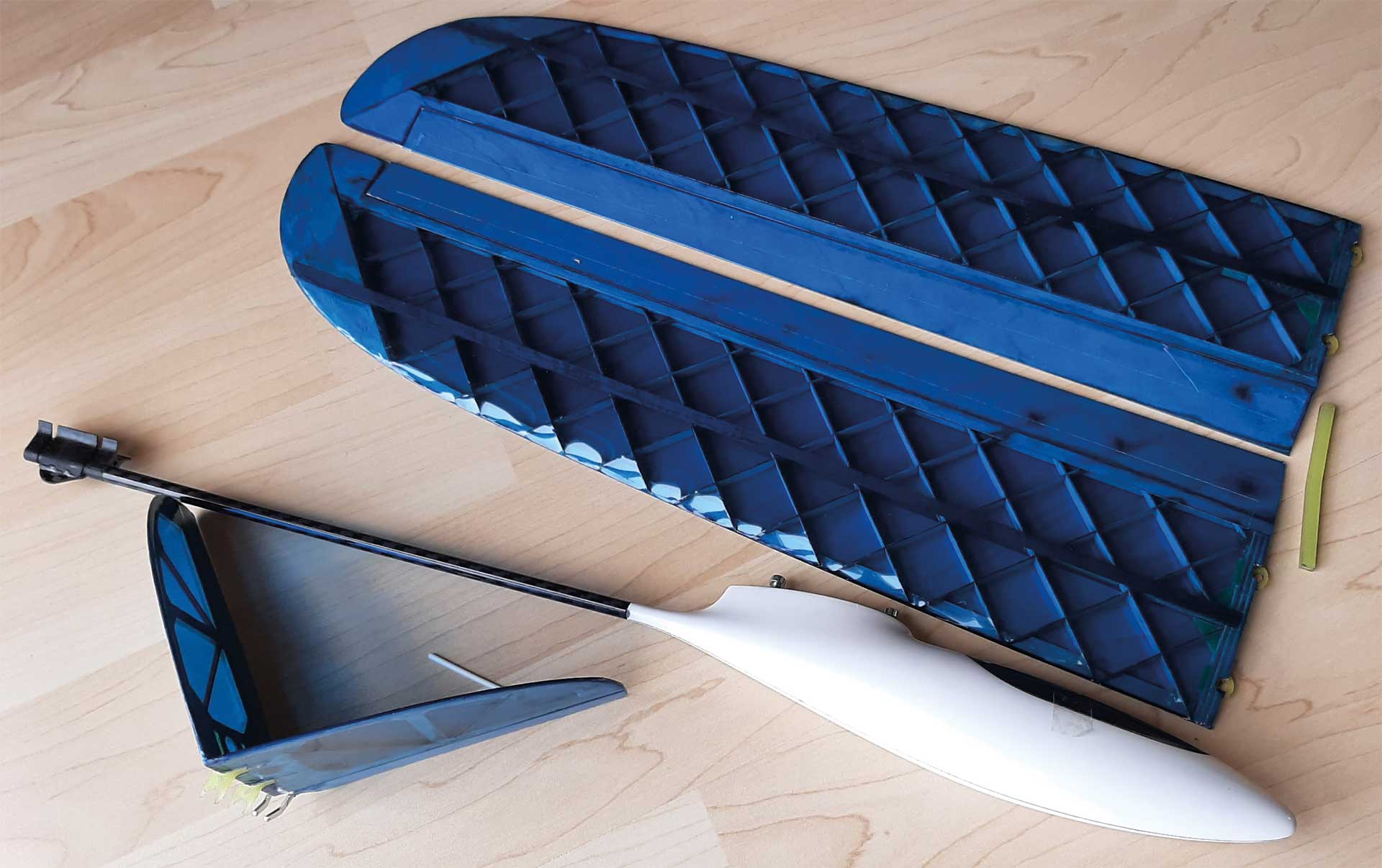

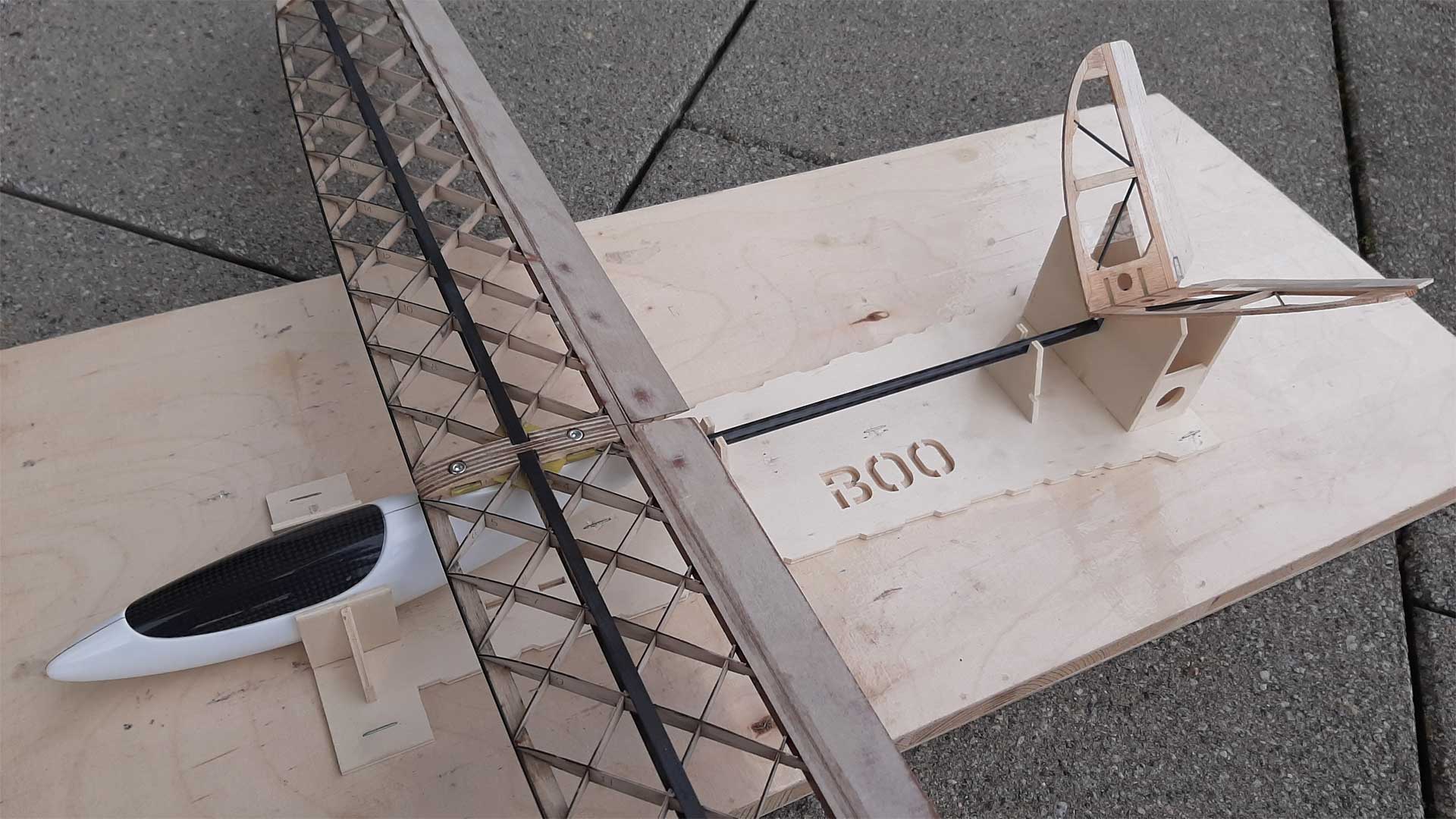

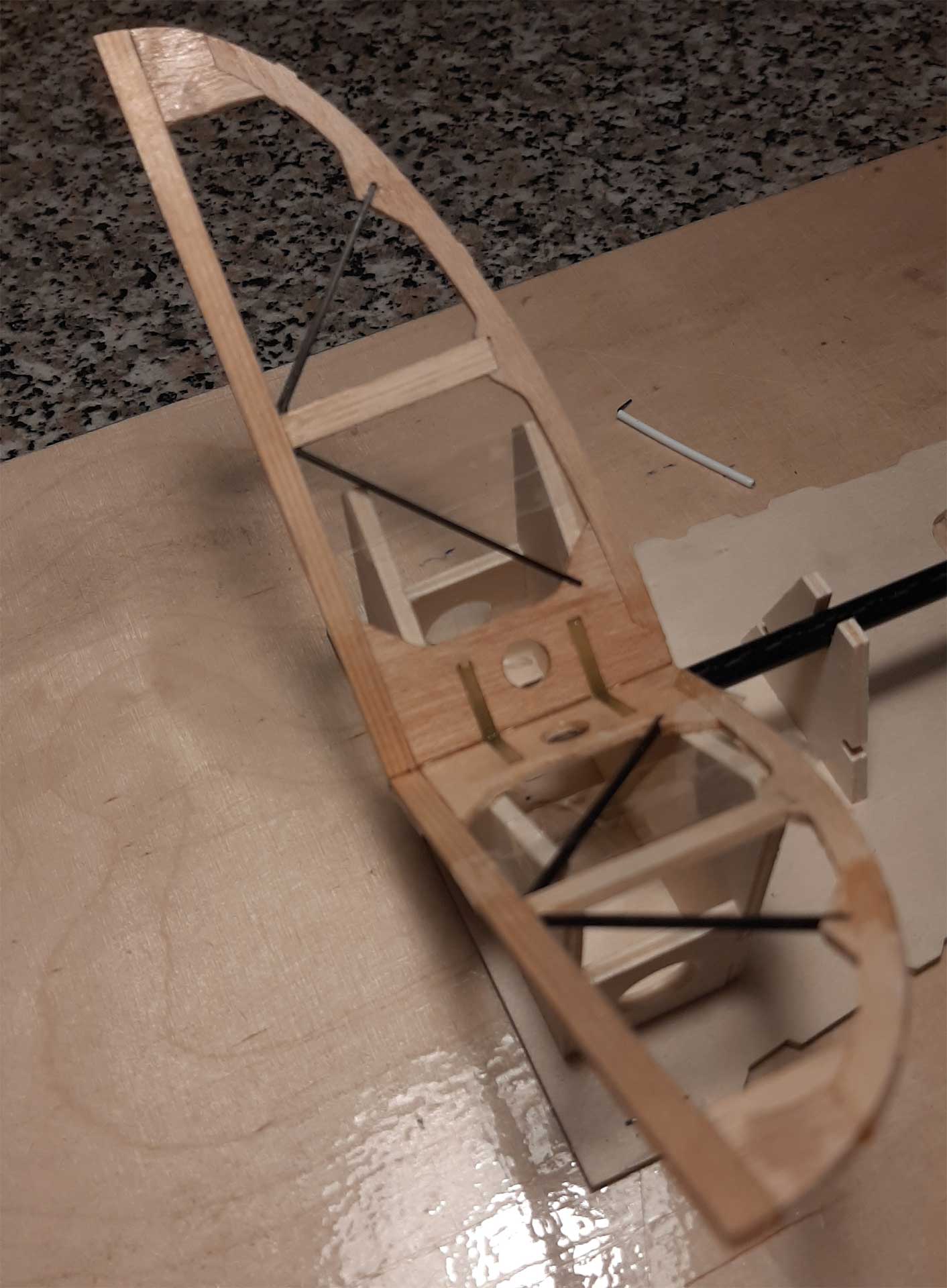

Der Aufbau der zwei Flächenhälften und des V-Leitwerks erfolgt direkt auf dem Baubrett. Die Endmontage findet auf einer Helling statt, was eine exakte Ausrichtung aller Komponenten zueinander ermöglicht. Die Tragfläche ist teilbar und das V-Leitwerk kann sehr leicht demontiert werden. Somit entsteht ein sehr transportfreundliches Modell.
Empfohlene RC-Ausrüstung:
- 4-Kanal Sender, Dual-Rate und Expo
- Micro Empfänger mit normaler Reichweite (z.B. JETI R5L / Futaba R2106GF)
- Sub-Micro Servos, 8 mm Dicke, 4x DIGITAL HV Servo FS-135 X #9128
- Akku, LiPo 2S, 200 – 400 mAh, 7,4V, Robbe Ro-Power # 7317 oder #7313
Benötigte Materialien:
- Folie zum Bespannen, ca. 60 cm
- Blei ca. 10 g
Benötigte Werkzeuge:
- Baubrett
- Scharfes Cutter-Messer
- Seitenschneider
- Schleifpapier Körnung 100 und 240
- Schleiflatte
- Weißleim
- Sekundenkleber „Speed“ (dünnflüssig und mittelviskos) # 5062 / 5063
- Aktivatorspray # 5017
- Kleberständer # 50610
- Epoxid-Kleber, z.B. Ro-Poxy #50600
- Holzleim
- Feilen (Vierkantfeile 3mm, feine Flachfeile)
- Klammern / Zwingen, Gewichte zum Beschweren
- Geodreieck, Winkel
- Bohrer: 2 mm, 2,5 mm, 6 mm
- Ruderausschlag-Lehre # 50611
- Kreuzschlitzschraubendreher
- Dünnes Doppelklebeband
- Gewindebohrer M3
- Lötkolben, Lötzinn
- Kreppklebeband
- Folienbügeleisen
- Heißkleber
Technische Daten
| Spannweite (mm): |
800 |
| Fluggewicht ca. (g): |
170 |
| Länge (mm): |
485 |
| Steuerung: |
H,S,Q |
| Hersteller: |
Robbe Modellsport |
| Rumpf: |
GFK |
| Flächen: |
Holz/Rippenbauweise |
| Ausführung: |
KIT - BAUSATZ |
| empf.Akku: |
2S/240-320mAh LiXX |
| Flugerfahrung: |
Fortgeschritten |
| Antriebsart: |
ohne |
| Bauerfahrung: |
Fortgeschritten |
Lieferumfang

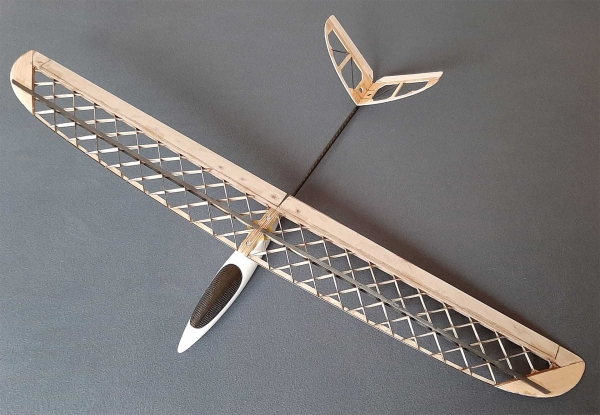

- sämtliche zum Bau erforderlichen Holzteile aus präzise gelasertem Sperrholz
- Bauhelling für Tragfläche und Höhenleitwerk aus Pappelsperrholz
- GFK Rumpf mit Kabinenhaube in Carbon Optik
- Kleinmaterial für Ruderanlenkungen
- div. Schrauben und Muttern
- div. GFK Frästeile
- GFK Flächensteckung
- Dekorsatz
- umfangreiche bebilderte Anleitung in Deutsch, Englisch, Französisch
