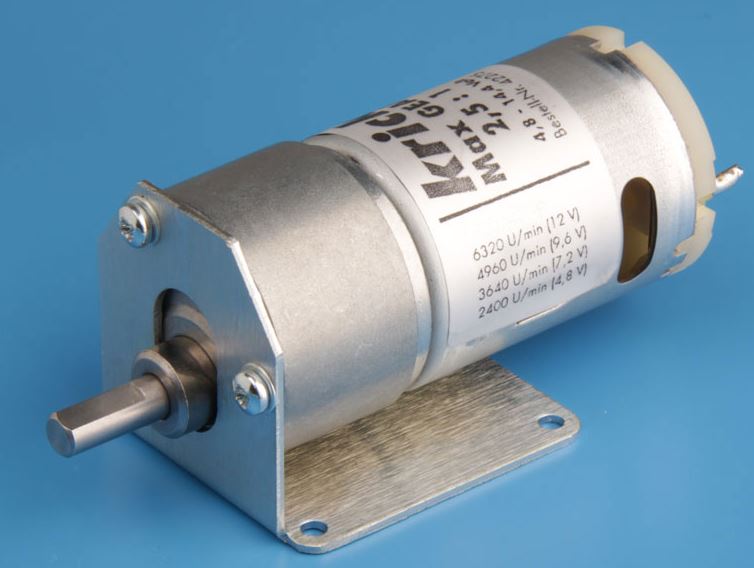

MAX GEAR Getriebemotor
MAX Gear Getriebemotoren zeichnen sich durch ihren ruhigen Lauf und geringen Stromverbrauch aus. Universell einsetzbar für viele Anwendungen. Ob als Schiffsantrieb oder als langsam drehender Motor für Sonderfunktionen - MAX GEAR Getriebemotoeren sind die Lösung.
Je nach Untersetzung sind die Getriebe ein oder mehrstufig ausgeführt. In der geschlossenen Getriebebox sind robuste Metallzahnräder verbaut. Durch das Metallgehäuse hält sich die Geräuschentwicklung stark in Grenzen.
Lieferbar in verschiedenen Untersetzungen. Durch den breiten Spannungsbereich des verbauten Motors, in der 540er Baugröße, lassen sich Wellendrehzahlen von ca. 40 - 7400 U/min realisieren.
Lieferumfang:
Motor mit Getriebe 2,5:1 montiert
Motormontagewinkel angebaut
Anleitung
Technische Daten:
Untersetzung 2,5:1
Gewicht 270 g

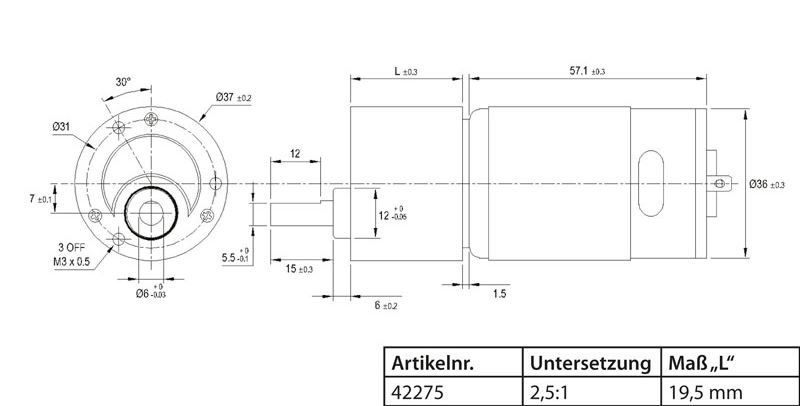

Maße LxHxB 101 x 40 x 47 mm
Abtriebswelle Ø 6 x 15 mm
Höhe Wellenausgang ca. 14 mm
Motorgehäusemaße Ø 36 mm x 50 mm
Spannungsbereich 4,8 - 14,4 V
Stromverbrauch bei 12 V ca. 0,5 A ohne Last
Motordrehzahl bei 12 V ca. 15800 U/min ohne Last
Stromverbrauch bei 12 V ca. 2,95 A bei max. Wirkungsgrad
Lastdrehzahl bei 12 V ca. 13400 U/min bei max. Wirkungsgrad
Drehmoment bei 12V 3,5 Ncm bei max. Wirkungsgrad
Blockierstrom max. 12 A
Vorentstört
Made in EU
Empfohlenes Zubehör:
Entstörsatz Artikel-Nr. 42128
Universeller Entstörsatz zum Verlöten. Unbedingt erforderlich zur Funkentstörung der MAX Motoren Serie.
Tipp
Einige Bürsten Motoren der MAX Serie sind vorentstört. Erkennbar an den kleinen Drahtenden die an den Plus und Minus Anschluss aus den Motor kommen oder am einem Kondensator der zwischen den beiden Anschlüssen gelötet ist.
Für die vollständige Funkentstörung empfehlen wir die fehlenden Kondensatoren zu ergänzen.
Zum Beispiel sind zwei Kondensatoren vom Gehäuse zum Plus und Minus Anschluss ab Werk verbaut, sollte nach der Kondensator (473) zwischen Plus und Minus Anschluss angelötet werden.
